Hex Bolt 8.8/10.9/12.9/(DIN 931/933/ASTM A325/A490)

Hex Bolt 8.8/10.9/12.9/(DIN 931/933/ASTM A325/A490)

Hex Bolt 8.8/10.9/12.9/(DIN 931/933/ASTM A325/A490)

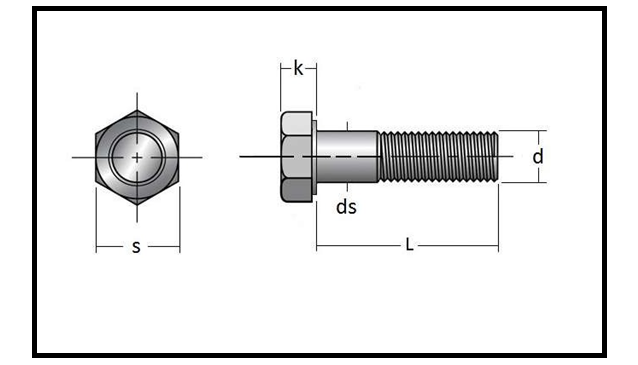

HEX BOLT HALF THREAD DIN 931



d1 M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24
K 2 2.8 3.5 4 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15
S 5.5 7 8 10 13 17(16) 19(18) 22(21) 24 27 30 32(34)
b<125 12 14 16 18 22 26 30 34 38 42 46 50 54
b>125       24 28 32 36 40 44 48 52 56 60
e(max) 6.01 7.66 8.79 11.05 14.38 18.9 21.1 24.49 26.75 30.14 33.53 35.72 39.98



HEX BOLT DIN 931 HALF THREAD KG/1000 PCS



DIA D1 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24
  25 3.12 4.86


30

3.6 5.64 8.06
  35 4.04 6.42 9.13 18.2
  40 4.53 7.2 10.2 20.3 35
  45 5.02 7.98 11.3 22.2 38 53.6
  50 5.51 8.76 12.3 24.2 41.1 58.1 82
  55 6 9.54 13.4 25.8 43.8 62.6 88.1 115
  60 6.49 10.32 14.4 27.8 46.9 67 94.1 123
  65 6.98 11.1 15.35 29.8 50 70.3 98.8 131 171 219
  70 7.47 11.88 16.3 31.8 53.1 74.7 105 139 181 231 281
  75 7.96 12.66 17.25 33.7 56.2 79.1 111 147 191 243 296
  80 8.45 13.44 18.2 35.7 59.3 83.6 117 155 200 255 311 392
  85 8.94 14.22 19.15 37.65 62.4 88.1 123 163 210 267 326 410
  90 9.43 15 20.1 39.6 65.5 92.4 127 171 220 279 341 428
  100 10.4 16.6 22 43.5 71.7 101 139 186 240 303 370 464
  110         78 109 151 202 260 327 400 500
  120         84.2 118 164 218 280 351 430 535
  125         87.3 122.5 169 224 288 362 440 547.5
  130         90.4 127 174 230 296 374 450 560
  140         96.6 136 185 246 316 398 480 595
  150         102.8 145 196 262 336 422 510 630
  160           154 207 278 356 446 540 665
  170           163 218 294 376 470 570 700
  175           167.5 223.5 302 386 482 585 717.5
  180           172 229 310 396 494 600 735
  190           181 240 326 416 519 630 770
  200           190 251 342 436 544 660 805



HEX BOLT FULL THREAD DIN 933

d1 M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24
k 2 2.8 3.5 4 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15
s 5.5 7 8 10 13 17(16) 19(18) 22(21) 24 27 30 32(34) 36
e 6.01 7.66 8.79 11.05 14.38 18.9 21.1 24.49 26.75 30.14 33.53 35.72 39.98
h 1.5 2.1 2.4 3 3.75 4.5 5.25 6 6 7.5 7.5 7.5 9



HEX BOLTS DIN 933 FULL THREAD KG/1000 PCS

DIA d1 M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24
  6 0.57 1.33 2.18 3.4
  8 0.66 1.49 2.38 3.74 8.5 15.2
  10 0.75 1.64 2.63 4.08 9.1 16.2 23.3 38
  12 0.84 1.8 2.87 4.42 9.8 17.2 25 40 52.9
  16 1 2.1 3.37 5.11 11.1 19.2 27.7 44 58.3 82 105
  20 1.18 2.41 3.87 5.8 12.3 21.2 31 48 63.5 87.2 114
  25 1.14 2.8 4.49 6.65 13.9 23.7 34.1 53 70.2 95.8 124
  30 1.61 3.19 5.11 7.51 15.5 26.2 37.7 57.9 76.9 104 134
  35   3.57 5.73 8.37 17.1 28.7 41.3 62.9 83.5 112 145 181
  40   3.96 6.35 9.23 18.7 31.2 44.9 67.9 90.2 120 155 193 144



45   4.34 6.99 10.1 20.3 33.7 48.5 72.9 97.1 128 165 206 159
  50   4.73 7.59 11 21.8 36.2 52 77.9 103 136 167 219 274
  55   5.12 8.21 11.9 23.4 38.7 55.6 82.8 110 145 186 232 289
  60   5.5 8.83 12.7 25 41.3 58.2 87.8 117 153 196 244 304
  65   5.89 9.45 13.6 26.6 43.8 62.8 92.8 123 161 207 257 319
  70   6.28 10.1 14.4 28.2 46.3 66.4 97.9 130 169 217 270 334
  75     10.7 15.3 29.8 48.8 70 102 137 177 227 282 348
  80     11.3 16.2 31.4 51.3 73.6 107 144 186 238 295 363
  85       17 33 53.8 77.2 112 150 194 249 308 378
  90       17.9 34.6 56.3 80.8 117 157 202 258 321 393
  100       19.6 37.7 61.3 88 127 170 218 279 346 423
  110       21.3 40.9 66.4 95.2 137 184 235 300 371 453
  120       25 44.6 71.7 102 147 197 251 320 397 483
  125       25.6   74 105.5 152 203 259 330 412 500
  130       26.3 48.1 76.4 109 157 210 268 340 424 513
  140       27.8 51 81.4 116 167 224 284 361 450 543
  150       29.4 53.8 86.4 123 177 237 300 381 473 572
  160           90.1 130   253 316 402 498 602
  170           93.7 139   267 332 422 523 632
  175           97 143   272 341 436 538
  180           102 147   276 350 446 548 662
  190           106 154   291 368 467 573 692
  200           111.1 161   297 382 485 598 722
